PLC通讯采集多个电表数据主要通过RS-485串行总线并联接线实现 ，采用Modbus-RTU协议最为常见 。
示意图说明 在示意图中 ，可以看到多个RS485设备通过一条双绞线电缆手拉手地连接在一起 。这种连接方式形成了一个总线型网络，其中每个设备都是网络上的一个节点。主设备（通常是控制器或计算机）通过这条总线与各个从设备（如传感器、执行器等）进行通信 。
RS485串口设备多个主从机手拉手接线方式示意图的说明 ，针对Modbus RTU通信如下：总线结构：手拉手连接：使用一条双绞线电缆作为总线 ，将各个RS485设备串联起来，形成总线型网络结构 。引出线长度：尽量短：从总线到每个设备的引出线长度应尽量短 ，以减少反射信号对总线信号的影响。长引出线可能导致信号质量下降 。
安科瑞多功能仪表通过Modbus-RTU协议实现通讯 ，核心步骤涉及硬件接线 、参数配置及网络布局优化 。 通讯接线配置 仪表采用RS485接口的半双工通讯模式，接线时需注意： 线材要求：优先选用三芯屏蔽线，线径≥0.5mm ，A/B信号线分别对应连接 ，COM2端子禁止接地，且屏蔽层需单独接大地。
1 、先主通讯口设定 ，后在其他端口设定不同的通讯地址 ，并设置通讯时序。搭建485总线通讯网络即可 。RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式 ，现很少采用 ，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构 ，在同一总线上最多可以挂接32个节点 。
2、基本接线方式：将所有设备的RS485-A引脚相互连接 ，形成A线。将所有设备的RS485-B引脚相互连接，形成B线 。在总线的末端接入120Ω的终端电阻 。带中继器的接线方式：当需要接入的设备数量较多或通讯距离较远时 ，可以使用中继器来延长通信距离或增加设备数量。
3 、不同设备的RS485接线方式主要遵循总线型结构 ，以下是一些关键点和注意事项：总线型结构：RS485通信采用总线型结构，不支持环形或星型网络 。所有设备通过RS485A和RS485B端口连接在同一条总线上 。终端电阻：在通信距离较短或设备较少时，可不接终端电阻。
4 、RS-485通信技术通过平衡发送和差分接收 ，确保信号传输的稳定性 。其典型接线方式采用总线型结构 ，如图1所示，不支持环形或星型网络 。在实际应用中 ，从机的RS485-A和RS485-B端口应避免设置上下拉电阻 ，以避免影响设备连接数量。图2展示了正确的接线示例 。

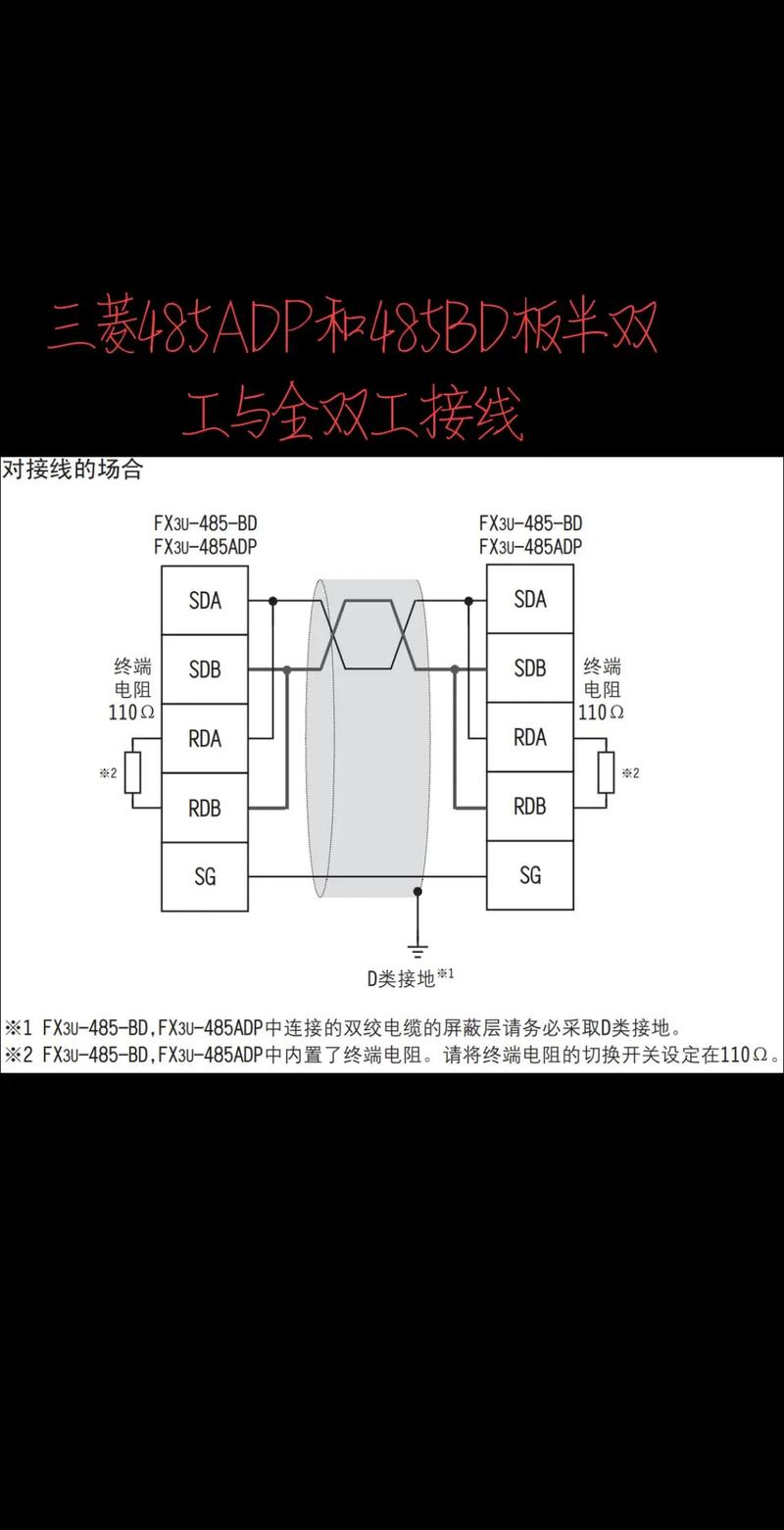

RS485和RS485的接线方法见下图：RS-485采用半双工工作模式，支持多点数据通讯 。 RS-485总线网络拓扑通常使用带有终端匹配的总线型结构。 换句话说 ，该总线用于串联连接所有节点 ，并且不支持环形或星形网络。如果需要使用星形结构，则必须使用485中继器或485集线器 。 通用RS-485总线最多支持32个节点 ，如果使用特殊的485芯片 ，则可以达到128或256个节点，并且最多可以支持400个节点 。
将总线上的差分信号的正端A+和负端B-之间接一个10K的电阻 ，负端B-和地间接一个10K的电阻 ，形成一个电阻网路。当总线上没有信号传输时，正端A+的电平大约为2V，负端B-的电平大约为6V ，即使有干扰信号 ，也很难产生串行通信的起始信号0，从而增加了总线抗干扰的能力 。
RS485有两线制和四线制两种接线 ，四线制只能实现点对点的通信方式 ，现很少采用，现在多采用的是两线制接线方式 ，这种接线方式为总线式拓扑结构 ，在同一总线上最多可以挂接32个节点 。
1、差分信号传输：RS485集线器采用差分信号传输方式，即数据通过两条线（通常标记为A和B）传递。其中 ，A线为正信号 ，B线为负信号 。这种传输方式使得通信在长距离和高干扰环境下更加稳定 。多节点连接：由于差分信号传输的优越性，RS485集线器能够连接多达32个节点设备 ，满足复杂通信网络的需求。
2 、将各个RS-485设备的A 、B线分别接到集线器上对应的A、B端子 。在接线过程中 ，要确保所有设备的A、B线序一致，以保证通信的正常进行 。接地线 为了减少干扰，应将485集线器的接地端子接到良好的地线上。接地线的连接应牢固可靠 ，以确保接地效果良好 。
3 、RS485和RS485的接线方法见下图：RS-485采用半双工工作模式 ，支持多点数据通讯 。 RS-485总线网络拓扑通常使用带有终端匹配的总线型结构。 换句话说，该总线用于串联连接所有节点 ，并且不支持环形或星形网络。如果需要使用星形结构 ，则必须使用485中继器或485集线器 。
4 、RS485集线器的工作过程可以简单描述为：控制主机发送指令信号，集线器接收并整形放大指令信号后 ，将其广播到其他所有端口 。对应的RS485设备接收到指令后 ，解析并执行相应操作，然后返回操作结果到控制主机。
1、RS485和RS485的接线方法见下图：RS-485采用半双工工作模式 ，支持多点数据通讯 。 RS-485总线网络拓扑通常使用带有终端匹配的总线型结构 。 换句话说 ，该总线用于串联连接所有节点，并且不支持环形或星形网络。如果需要使用星形结构 ，则必须使用485中继器或485集线器 。 通用RS-485总线最多支持32个节点 ，如果使用特殊的485芯片，则可以达到128或256个节点，并且最多可以支持400个节点 。
2 、将总线上的差分信号的正端A+和负端B-之间接一个10K的电阻 ，负端B-和地间接一个10K的电阻 ，形成一个电阻网路。当总线上没有信号传输时，正端A+的电平大约为2V ，负端B-的电平大约为6V ，即使有干扰信号，也很难产生串行通信的起始信号0 ，从而增加了总线抗干扰的能力 。
3 、先主通讯口设定 ，后在其他端口设定不同的通讯地址，并设置通讯时序 。搭建485总线通讯网络即可。RS485有两线制和四线制两种接线 ，四线制只能实现点对点的通信方式 ，现很少采用，现在多采用的是两线制接线方式 ，这种接线方式为总线式拓扑结构 ，在同一总线上最多可以挂接32个节点 。
4、准备工具与材料：绝缘剥线钳 、螺丝刀 、焊锡、焊台 、电烙铁 、线号等 。 确认接线方式：根据实际需要确认485两线的连接方式，一般为RS485通信线，需要连接设备的RS485接口。 接线操作：将需要连接的两线分别对应接入接口 ，确保正负极正确连接 ，避免短路。
5、基本接线方法 两线制接线：RS485接口一般标示为A+和B-，这是标准的两线制半双工通信方式 。在实际接线中 ，将设备的A+端与另一设备的A+端相连 ，B-端与B-端相连，形成总线结构 。屏蔽双绞线：为了增强抗干扰能力 ，建议使用屏蔽双绞线进行传输。屏蔽层应良好接地 。
6 、rs485与485通讯 ，接线方法：rs-485采用半双工工作方式，支持多点数据通信 。rs-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来 ，不支持环形或星型网络 。如果需要使用星型结构 ，就必须使用485中继器或者485集线器才可以 。
DB9接口1脚接水晶头的1脚，2脚接水晶头的2脚。RS-485网络接线方法：当使用多台设备时 ，需要用485网络联网 ，总线使用5类以上屏蔽线中的一组双绞线，按照485接线方法，将设备接入总线 。注意：网络中机具不能有重复编号 ，否则无法通讯 。
值得注意的是 ，除了3号脚和8号脚外，其他脚通常无需连接。如果你手头有一个485的公接头 ，并且有五芯电缆 ，你可以直接将公接头的3号脚和8号脚分别连接到五芯电缆的相应针脚上，然后将电缆的另一端连接到变频器的相应接头 ，这样就可以实现RS485的通讯 。
总线方式连接：Modbus RS485需要采用菊花链总线方式连接 ，提供一条主电缆（主干），所有设备都必须通过分支线路与主电缆连接 ，并且尽可能短 。分支线路长度：分支线路长度不得超过1200米 ，过长的分支线路将产生信号反射和干扰，导致通信数据无法正常收发。
理想用线为双绞线：半双工的两线最好用双绞线中的一对 ，这样两线双绞 ，加在两线上的干扰电平抵消实现抗干扰效果。全双工时接收两线用一对，发送两线用另一对 。RS485没有功率传输要求，所以对线径要求不高 。实际工程中 ，通常采购室外阻水双绞线保证线的保护性能。
同时 ，一个发射器和几个接收器可以一次连接到一条通信线路 。RS485的连接方法 确定信号线：RS485接口需要使用两条信号线进行数据传输，分别为A线和B线 。这两条线可以采用双绞线或者屏蔽电缆来连接。
